1石墨基柔性接地体标准参数值

2尺寸mm 60×12（宽×厚）

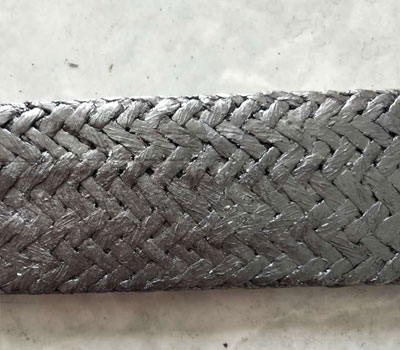

3外观及内部检查,外观紧致、石墨线捻拧均匀、表面光滑、无破损，内部含有镂空状304不锈钢带

4电阻率Ω.m,ρ≤2.6×10-5Ω?m

5接续电阻mΩ，≤4mΩ

6工频电流耐受A，1500A工频电流耐受后，△R≤10% ，接续电阻≤4mΩ

*冲击电流耐受kA，8/20μs ,200kA,5次大电流流冲击耐受后，△R≤10%，接续电阻≤4mΩ

*冷热冲击性能 ℃，试样经-45℃～100℃冷热冲击试验后，电阻变化率△R≤10%，△R≤10% ，接续电阻≤4mΩ

*将阻效果系数≤0.7，

*抗拉强度kN，施加拉力2kN，12s后，△R≤10% ，接续电阻≤4mΩ

*抗扭强度，抗扭能保持扭转5圈，10s，△R≤10% ，接续电阻≤4mΩ

*抗弯曲强度，正反方向各10次，90度折弯试验后，△R≤10%

*性能，经5种土壤模拟溶液浸泡试验后，电阻变化率△R≤10% ，接续电阻≤4mΩ，重量比≤0.1%

*阻燃性能，燃烧性能等级FV-0级

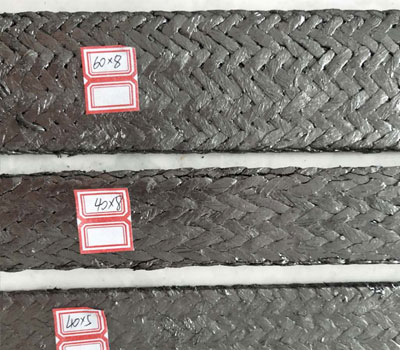

注：石墨基柔性接地体规格型号为带状，根据不同的电压等级选用不同规格型号的石墨基柔性接地体。220kV及以下特高压输电线路宜采用规格型号为60×12mm，石墨基柔性接地体每米重量不小于900g/m。
